アプリケーション

GZV小型電磁振動フィーダーは、軽工業、化学工業、食品工業など、さまざまな産業で広く使用されています。粉末および粒状材料の供給用に設計されており、生産プロセスにおける集中制御と自動制御を可能にします。

特徴

小型電磁振動フィーダーは新しいタイプの供給装置です。他の供給装置と比較して、以下の特徴があります。

1) 小型、軽量、簡単な設置、低騒音

2) 高い供給精度と容量

3) 低エネルギー消費

4) シンプルな構造、持ち運びと調整が容易

5) 供給プロセス中にフィーダーシュート内の材料が連続的に搬送されるため、フィーダーへの損傷が少なくなります

構造と動作原理

主要コンポーネント

GZVおよびGZVKシリーズ電磁振動フィーダーの主要部品:

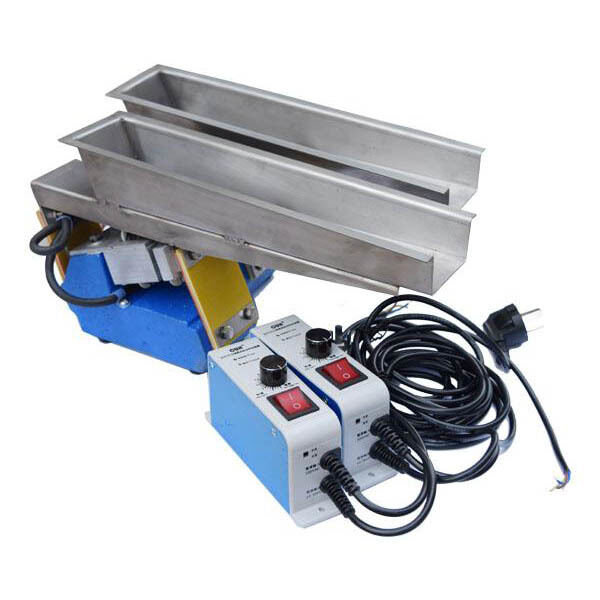

写真に示すように、GZVおよびGZVKシリーズ電磁振動フィーダーは、供給シュート、弾性システム、アーマチュア、電磁石、エンジンベース、ダンピングスプリングなどで構成されています。

シュートとシュートに接続されたアーマチュアは質量m1を形成し、エンジンベースとコア、コイルの質量はm2を構成します。M1とm2はプレートスプリングで接続されています。そして、システムの固有振動数ωと強制振動数ωを調整します。つまり:

Z = ω/ω₀ = 0.9 ~ 0.95

したがって、システムは二重粒子共振システムを形成します。
単相交流（AC）は、シリコン制御整流器ハーフウェーブ整流電源を経てソレノイドコイルに供給されます。ラインが通過した後、正の半サイクルでコイルに電圧が加わります。コアとアーマチュアの間にパルス電磁力が発生します。鉄心とアーマチュアは相対運動します。次に、弾性システムがエネルギーを蓄えます。負の半サイクルでは、弾性システムがエネルギーを放出し、鉄心とアーマチュアは反対方向に移動します。これにより、二重粒子はACの周波数で往復振動します。シュート底面と磁石の励磁力スレッドの間には20度の角度があるため、材料は連続的な放物線状の跳躍運動を行います。そして、材料は1/50秒で上下に投げ上げられます。そのため、材料は均一に連続的に移動しているように見えます。

性能と基本パラメータ

GZVシリーズマイクロ電磁振動フィーダーには5つのモデルがあります。詳細な形状寸法、性能、基本パラメータについては、以下のチャートと表を参照してください。

GZV1GZV2の外観外観サイズ（mm）

タイプ

タイプ

GZVシリーズおよびGZVKシリーズのマイクロ電磁振動フィーダーには、XKZV - ⅡおよびXKZ - 5g2タイプの電気キャビネットが装備されており、電源スイッチ、流量制御ノブ、整流器、および電流変化ミリメーターが表示されています。また、ボックスの上部には自動制御用のジャックがあります。ユーザーのニーズに応じて、電気キャビネットは壁掛けタイプまたはフィーダー機械画面の合計制御タイプの2種類にすることができます。

電気キャビネットの形状と寸法については、以下のチャートと表を参照してください。

タイプ
